Артикул: S1 Mechatronic systems
Цена: 0 руб.
Заказать
Сравнить | В избранное
Рейтинг
Производитель: Mechatronic Engineering
Описание: Ручной трафаретный принтер Mechatronic Systems S1 для нанесения паяльной пасты.
Применение: Разработан для применения в опытных, мелкосерийных и среднесерийных производствах ответственных изделий.
  • Описание
  • Подробная информация
  • Отзывы и вопросы
S1, Ручной трафаретный принтер, Mechatronic systems

Технические характеристики:

Страна изготовитель: Германия
Габаритные размеры: 530 x 370 x 130 мм
Вес: 20 кг

Описание и характеристики ручного трафаретного принтера нанесения паяльной пасты S1, Mechatronic systems.

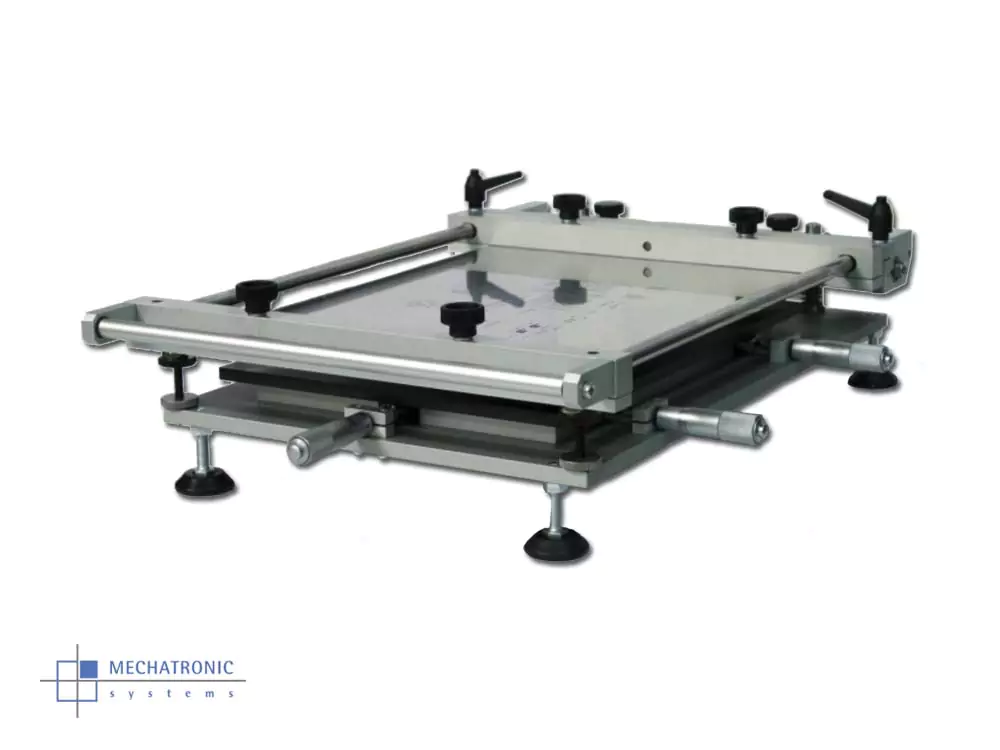

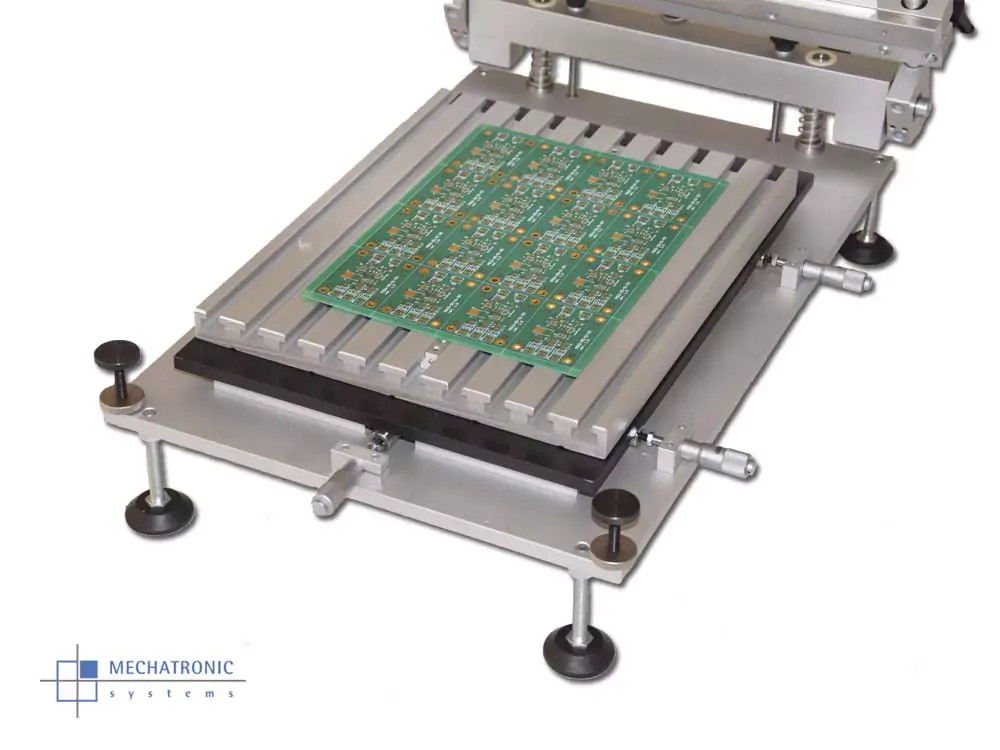

Ручной трафаретный принтер Mechatronic Systems S1 - это экономичное и надежное устройство, разработанное для применения в опытных, мелкосерийных и среднесерийных производствах ответственных изделий. Этот удобный и простой в эксплуатации ручной трафаретный принтер для нанесения паяльной пасты укомплектован системой быстрого натяжения трафарета и магнитным столом. Для надёжной фиксации печатных плат и нанесения паяльной пасты на печатные платы с двухсторонним монтажом компонентов, предусмотрена система магнитных пинов и система поддержки с Т-образными пазами со скользящими зажимами.

Трафаретный принтер S1 Mechatronic Systems - это простое устройство не требующее дополнительного технического обслуживания. Натяжение трафарета происходит по двум сторонам. Совмещение печатной платы и апертур трафарета – ручное, с помощью регулировочные винтов, которые позволяют смещать трафарет относительно печатной платы на 10 мм по осям X и Y и поворачивать его на 2° вокруг оси Z, возможность такой регулировки позволяет точно совместить трафарет и печатную плату.

Нанесение паяльной пасты производится вручную с помощью ручного металлического или полиуретанового ракеля. Ручной трафаретный принтер рассчитан на работу с одно и двухсторонними платами с максимальными размерами 350 x 250 мм.

Основные преимущества ручного трафаретного принтера нанесения паяльной пасты S1, Mechatronic systems:

  • Возможность работы с двухсторонними платами.
  • Высокая точность и повторяемость нанесения отпечатка.
  • Наличие система быстрого натяжения трафарета.
  • Прочность и надёжность конструкция.
  • Возможность быстрой очистки.
  • Легкость переналадки.
  • Удобство и простота применения.
  • Экономичность, приемлемость по цене.
  • Разработан и изготовлен в Германии.

Основные технические характеристики трафаретного принтера S1, Mechatronic systems:

  • Максимальный размер трафарета: 395 x 280 мм.
  • Максимальный размер печатной платы: 350 x 250 мм.
  • Тип ракеля: Ручной.
  • Тип печати: Одно- или двухсторонняя.
  • Диапазон регулировки высоты между трафаретом и печатной платой (в оси Z): 0 – 22 мм.
  • Диапазон регулировки перемещений по осям X, Y / Theta: ± 12 мм / ±2.7°.
  • Точность совмещения: ± 0,01 мм.
  • Вид исполнения: Настольный.
  • Габаритные размеры: 530 x 370 x 130 мм.
  • Вес: 20 кг.

Комплект поставки ручного трафаретного принтера S1, Mechatronic systems:

  • Ручной трафаретный принтер S1, включая систему быстрого натяжения трафарета (2 зажима), 1 шт.
  • Магнитный стол с Т-образными пазами 300 х 250 мм, 1 шт.
  • Фиксаторы L = 30 мм / pin Ø = 3+4 mm, 2 шт.
  • Магнитные пины: 10 шт.
  • Магнитный стол с Т-образными пазами 250 х 30 мм, 2 шт.

Дополнительные опции и аксессуары трафаретного принтера S1, Mechatronic systems:

  • Вакуумный стол с Т-образными пазами - для работы с керамическими подложками, тонкими печатными платами и печатными платами нестандартной формы.
  • Вакуумный стол с прорезиненными выходами - для работы с керамическими подложками, тонкими печатными платами и печатными платами нестандартной формы.
  • Вакуумный стол из композитного металлокерамического материала METAPOR - для работы с керамическими подложками, тонкими печатными платами и печатными платами нестандартной формы.
  • Кронштейн для рамок трафаретов до 500 x 420 мм.
  • Кронштейн для рамок трафаретов до 550 x 450 мм.
